Schnitt durch den Untergrund von Süddeutschland

Die Abbildung 1 zeigt einen Schnitt durch den Untergrund von Süddeutschland. Der Schnitt verläuft vom Saarland bis zum Alpenrand. Die Schnittlinie ist in der Geologischen Karte (Abb. 2) eingezeichnet. Karte und Schnitt verwenden die gleichen Farben für die einzelnen Gesteinseinheiten, so dass man die Draufsicht der Karte direkt mit dem Blick in die Tiefe vergleichen kann. Der Schnitt ist fünffach überhöht (horizontal gestaucht bzw. vertikal gestreckt). Schräg einfallende Schichtflächen oder Störungen erscheinen im Schnitt deshalb viel steiler als in der Natur.

Geologischer Schnitt Saarland - Alpen

Abb. 1: Geologischer Schnitt vom Saarland bis zu den Alpen (nach A. Schreiner, 1989)

Schnitt in hoher Auflösung sehen (241 KB)
Schnitt in hochauflösender PDF-Datei (40 KB)

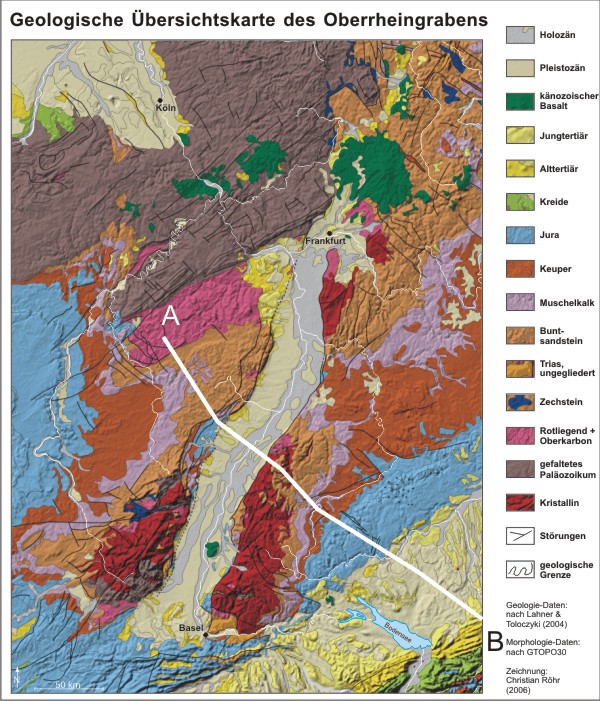

Geologische Karte mit Schnittlinine

Abb. 2: Lage des Geologischen Schnitts (A-B) in der Geologischen Karte
